08 参数化计算：正向求解 + 反向求解 + 最佳配合
目标：把「叶片面积 ↔ 摇臂长度 ↔ 底座尺寸 ↔ 丝杆模数/直径 ↔ 蜗轮 ↔ 电机扭矩」的关系理顺，
双向求解，并给出最佳参数配合。全部为解析计算（20 m/s 设计工况，30 m/s 校核）。
8.1 计算关系链（公式）
① 气动载荷
```
风压 q = ½ρV² （ρ=1.225）
叶面风载 F = q·C_d·A （C_d=1.2，平板）
叶轴角力矩 M = q·C_m·A·c （C_m=0.05，c=弦长=0.539√(A/A₀)）
```
A₀=0.548 m²（539×1013）→ 20 m/s：M=3.62 N·m；30 m/s：M=8.14 N·m
② 叶根摇臂把力矩转成力
```
连杆/摇臂销受力 P = M / L_root （L_root=叶根摇臂长度）
```
③ 末级 → 电机（逐级折算）
| 环节 | 公式 | 效率 |
|---|
| 丝杆→螺母（方案一） | T_丝杆 = P·p/(2πη) | η=tanλ/tan(λ+ρ)，λ=arctan(p/πd₁) |
| 丝杆→蜗轮 z（方案二） | T_蜗轮 = M·(L_arm/L_root)；T_丝杆 = T_蜗轮/(z·η₂) | 同上 |
| 内齿 52→齿轮 20 | i = 52/20 = 2.6 | 0.97 |
| 蜗杆→蜗轮 65 | i = 65 | 0.50 |
| 合计 | i_电机→丝杆 = 65/(52/20) = 25 | η_total≈0.485 |
④ 蜗轮齿根强度（真正的瓶颈）
```
σ = W_t /(b·m·Y) → W_t = σ_allow·b·m·Y → T_允许 = W_t·d₂/2
Y = π(0.154 − 0.912/z) （20° 全齿高 Lewis）
d₂ = 2a − d₁ （蜗轮分度圆被「叶轴↔丝杆中心距」锁死）
z = d₂/m （齿数由中心距与模数决定）
```
关键：T_允许 ∝ σ·b·m·Y(z)·d₂ ⇒ 提升承载最有效的是 加大中心距 a（d₂ 直接放大），其次齿宽 b 与材料 σ。
⑤ 几何与工艺约束
```
蜗轮装入旋转底座：d_a2 + 2 ≤ D_base − 8 （d_a2 = d₂+2m）
丝杆作蜗杆用：轴向齿距 = π·m （m=1 → 3.14mm；若沿用 Tr8×4 螺距 4mm ⇒ m=1.27）
自锁判据：导程角 λ ≤ 摩擦角 ρ（μ=0.10 ⇒ ρ=5.71°）
```
8.2 正向求解：现有几何 → 需要多大电机？（A=0.548 m²）
| 项目 | 方案一 | 方案二（现状） | 方案二（推荐） |
|---|
| 叶根摇臂 L_root | 25 mm | 25 mm | 30 mm |
| 摇臂 L_arm | — | 18.75 mm | 22.5 mm |
| 连杆/销受力 | 145 N(20)/325 N(30) | — | — |
| 蜗轮需承扭矩 | 0.35 / 0.80 N·m | 2.71 / 6.11 N·m | 3.06 / 6.88 N·m |
| 蜗轮容量 | 9.69 N·m | 1.98 N·m | 13.5 N·m |
| 蜗轮 SF | 27.4 ✅ | 0.73 ❌ | 6.44 ✅ |
| 电机需求扭矩 | 0.011 N·m | 0.023 N·m | 0.022 N·m |
| 电机 SF（1.2 N·m） | 110 ✅ | 53 ✅ | 54 ✅ |
| 结论 | 42 电机就够 | 齿面先坏，不是电机 | 57 电机 + 补强蜗轮 |
**重要发现：两方案的电机需求都只有 0.011~0.023 N·m ⇒ 现有步进电机（0.4~2.2 N·m）在扭矩上富余 17~200 倍。
真正的限制是蜗轮齿根强度，而不是电机。**

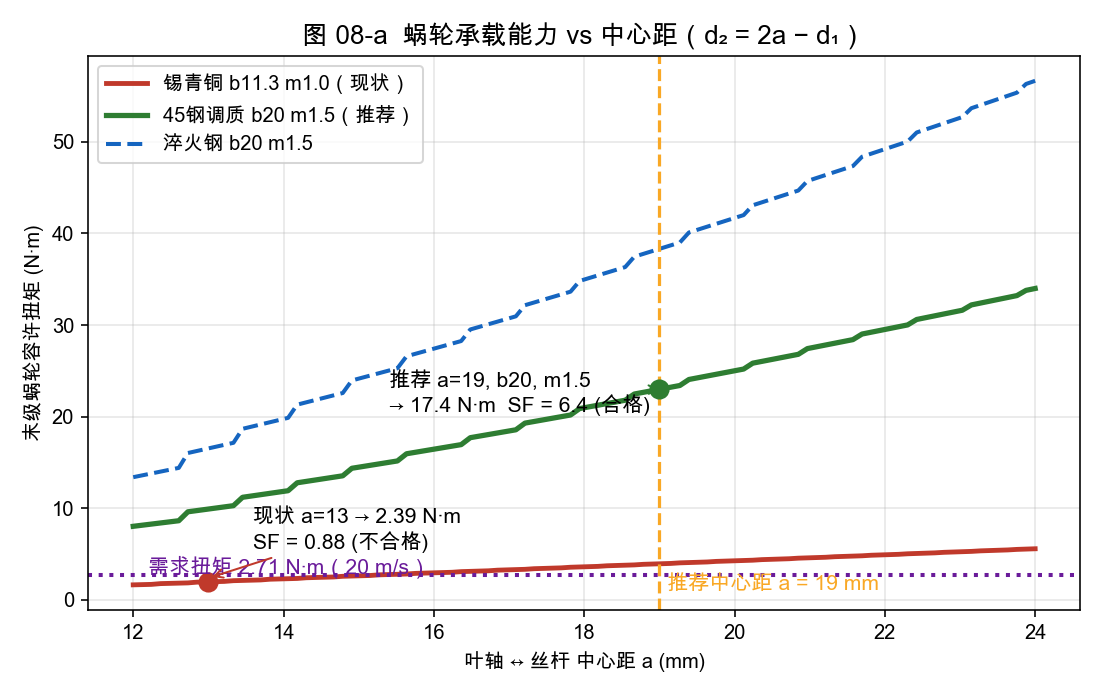

图 08-a 蜗轮容许扭矩 vs 中心距（d₂=2a−d₁；需求线 2.71 N·m；现状 a=13 → 2.39 N·m（SF 0.88）；推荐 a=19、b20、m1.5 → 17.4 N·m（SF 6.4））
8.3 反向求解：给定电机 → 能做到多大叶片？（SF≥2，20 m/s）
| 几何配置 | 最大叶片面积 | 相对现叶片 | 限制环节 |
|---|
| 方案一 · 现状（青铜 b11.3, m1, a13） | 3.13 m² | 571% | 蜗轮 65 |
| 方案二 · 现状（青铜 b11.3, m1, a13） | 0.27 m² | 49% ❌ | z20 蜗轮 |
| 方案二 · 补强（45钢 b18, m1.25, a16） | 1.00 m² | 182% | z19 蜗轮 |
| 方案二 · 推荐（45钢 b20, m1.5, a18） | 1.19 m² | 217% | z19 蜗轮 |
面积上限与电机扭矩无关（0.4 / 0.9 / 1.2 / 2.2 N·m 结果完全相同）⇒ 再次证明 瓶颈是蜗轮齿面。
现有 0.548 m² 叶片在方案二现状几何下超限约 2 倍（只能带 0.27 m²）—— 这是必须补强的硬证据。

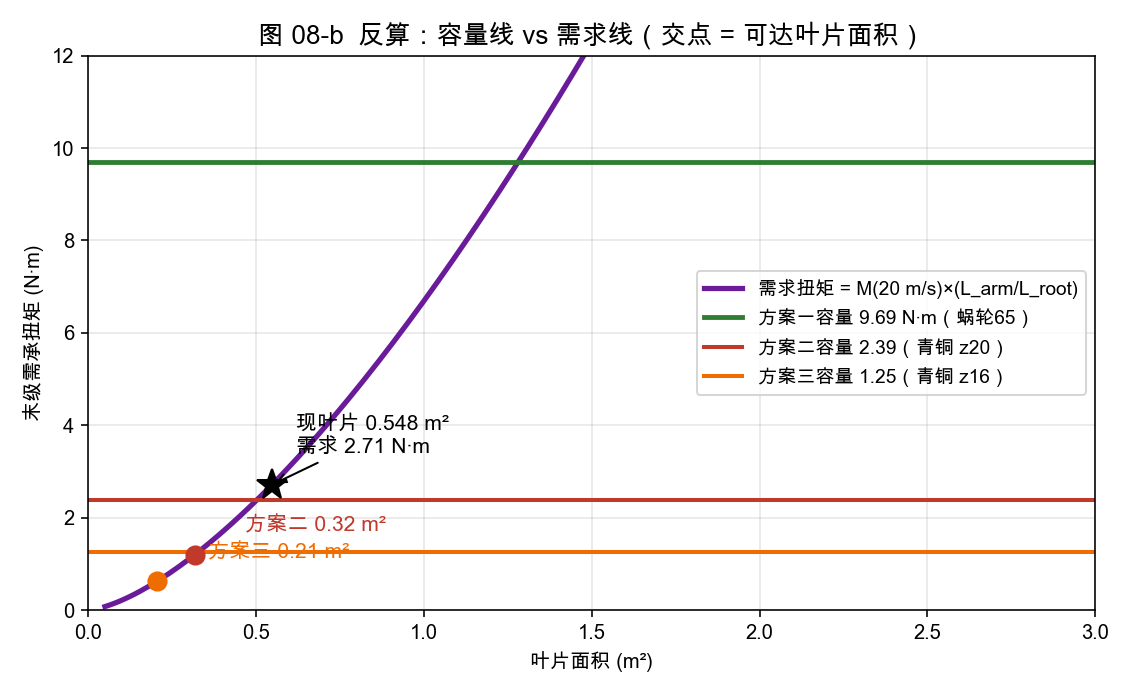

图 08-b 反算：容量线（9.69 / 2.39 / 1.25 N·m）与需求线交点 = 可达叶片面积（方案一 3.13 m²、方案二 0.32、方案三 0.21）；现叶片 0.548 m² 需 2.71 N·m
8.4 最佳参数配合（推荐）
方案二（摇臂式）最佳配合
| 参数 | 现状 | 推荐 | 理由 |
|---|
| 叶轴↔丝杆中心距 a | 13 mm | 18 mm | d₂=2a−d₁ ⇒ 蜗轮分度圆 18→28，承载力 +55%（最有效） |
| 双向丝杆直径 d₁ | 8 mm | 8 mm | 不变 |
| 模数 m（=丝杆轴向齿距/π） | 1.0 | 1.5 | 齿高加大；m 最佳区间 1.4~2.0（z↓ 与 Y↑ 折中） |
| 蜗轮齿数 z | 18 | 19（d₂/m 自动定） | 由中心距锁定，不可自由选 |
| 蜗轮齿宽 b | 11.3 mm | 20 mm | 线性提升承载，需丝杆螺纹段 ≥22mm |
| 蜗轮材料 | 锡青铜 | 45 钢调质(σ=150) | 允许应力 ×2.5 |
| 摇臂/叶根臂比 | 0.75 | 0.75（22.5/30） | 比值↓ ⇒ 蜗轮所需扭矩线性↓（设计杠杆） |
| 旋转底座直径 D_base | 46.5 | ≥60 mm | 装 ⌀31 蜗轮 + 壁厚 |
| 旋转底座高度 H_base | 36 | ≈50 mm | ≈1.6×d_a2 |
| 电机 | 42 | 57（1.2 N·m） | 扭矩富余 54 倍，按标准件选 |
| 结果 | 蜗轮 SF 0.73 ❌ | SF 6.44 ✅ | 可带动 1.19 m² 叶片 |
方案一（丝杆螺母）最佳配合
| 参数 | 现状 | 建议 | 理由 |
|---|
| 中心距 a / 蜗轮 65 | 13 / b11.3 | 不变 | SF 27.4 已充足 |
| 丝杆螺距 p | 3.14（m1） | 4 mm（Tr8×4 市售） | 螺母行程 6.7mm 足够；不自锁⇒靠蜗杆级自锁 |
| 叶根摇臂 L_root | 25 | 25~30 | 加大后连杆力下降（P=M/L_root） |
| 电机 | 42 | 42 即可 | SF 110 |
8.5 敏感性（结论稳健性）
| 变量 | 影响 |
|---|
| 气动力矩 C_m=0.05 → 0.15 | M ×3 ⇒ 蜗轮 SF 降至 1/3（方案二补强后 6.44→2.1，仍≥2 ✅） |
| 风速 20 → 30 m/s | M ×2.25 ⇒ SF 6.44→2.9 ✅（方案二） |
| 叶根臂与摇臂比 0.75→0.5 | 蜗轮需承扭矩 ×0.67 ⇒ SF ×1.5 ✅ |
| 齿宽 20→14 | SF ×0.7 ⚠ |
| 中心距 a 18→14 | d₂ 28→20 ⇒ SF ×0.71 ⚠ |
8.6 结论
- 电机扭矩不是矛盾点（需求 0.02 N·m 级），蜗轮齿面强度才是；
- 方案二必须补强：a 13→18、m 1→1.5、b 11.3→20、材料改 45 钢 ⇒ SF 0.73→6.44；
- 方案一现状即安全（SF 27.4），可带 3.13 m² 叶片；
- 最佳配合的调节顺序：① 中心距 a（最有效）→ ② 齿宽 b → ③ 材料 σ → ④ 模数 m(1.4~2.0) → ⑤ 摇臂比；
- 若保持厂家现有思路（不加大中心距）⇒ 方案二是唯一出路时，必须接受"只能带 0.27 m² 叶片"或改用 45 钢 + 齿宽 20。
