05 加工图（DXF + PNG）

共 8 张：装配图 1 张 + 零件图 7 张，DXF 可直接用 AutoCAD 打开/打印，并附 PNG 预览。

图号	名称	材料 / 热处理	说明

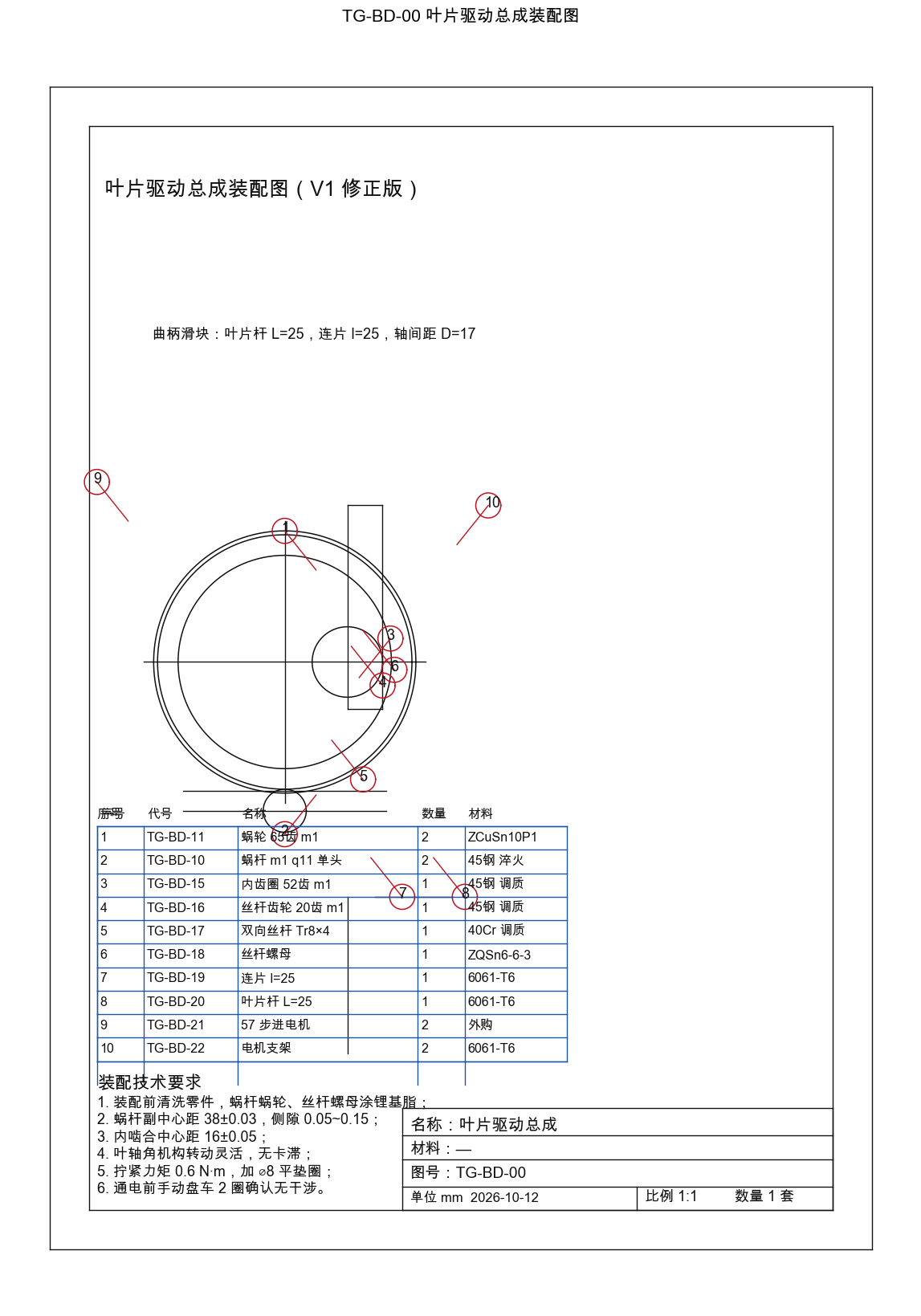

TG-BD-00	叶片驱动总成装配图	—	件号球 + 明细表 + 装配技术要求

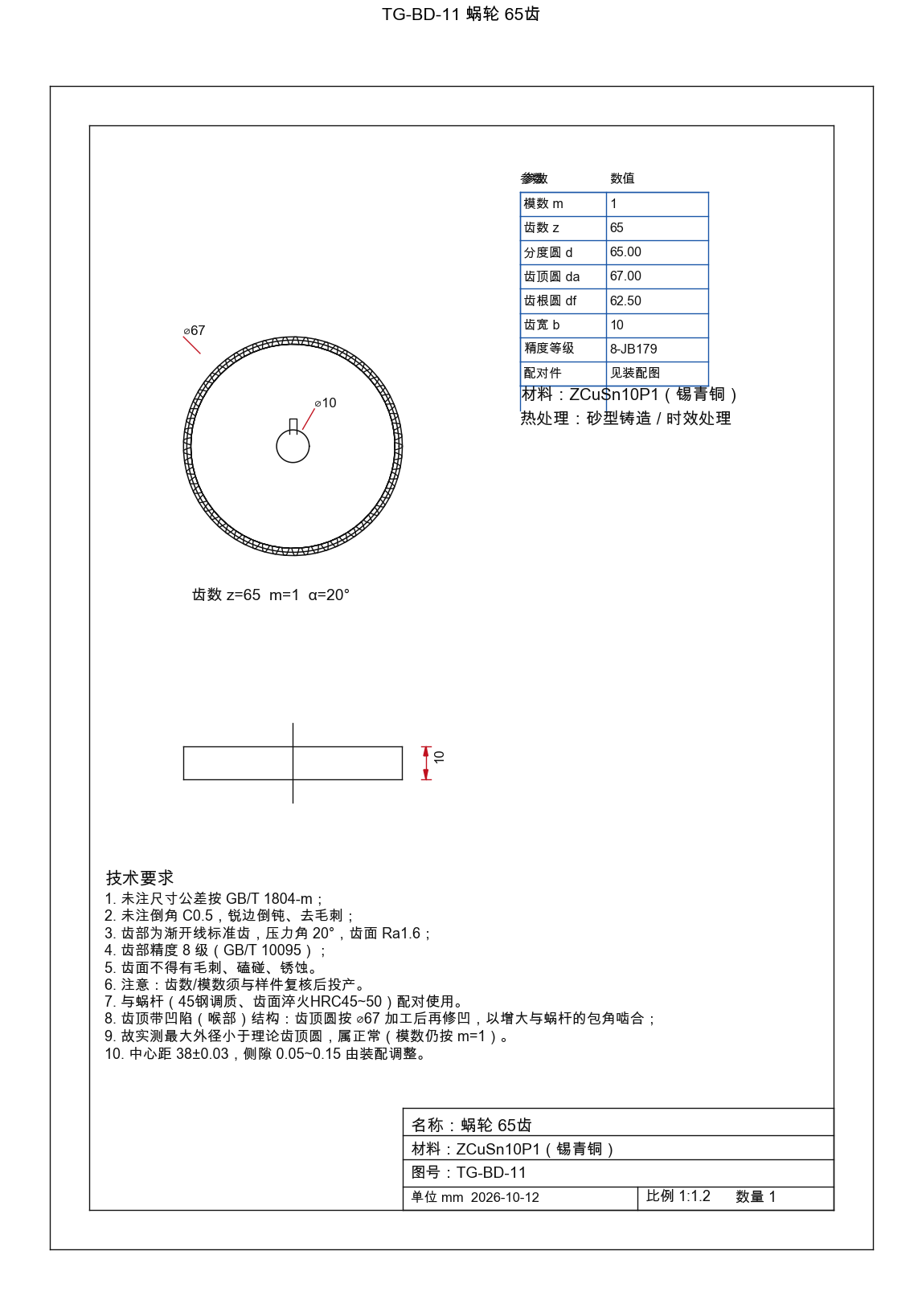

TG-BD-11	蜗轮 65齿 m1	ZCuSn10P1 / 时效	齿顶带凹陷（喉部）以提高蜗杆啮合；齿面 Ra1.6；中心距 38±0.03

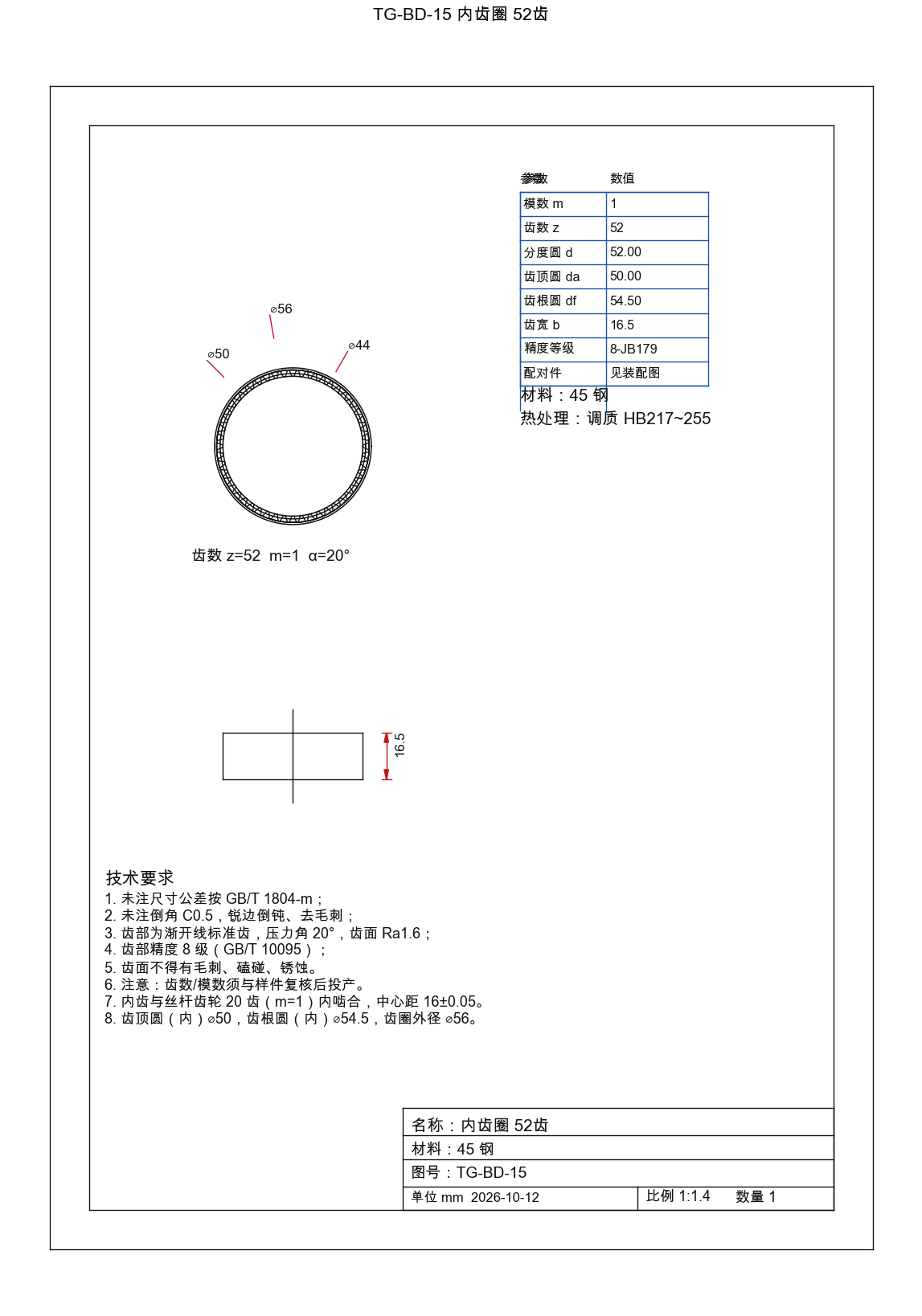

TG-BD-15	内齿圈 52齿 m1	45钢 / 调质 HB217~255	内啮合中心距 16±0.05

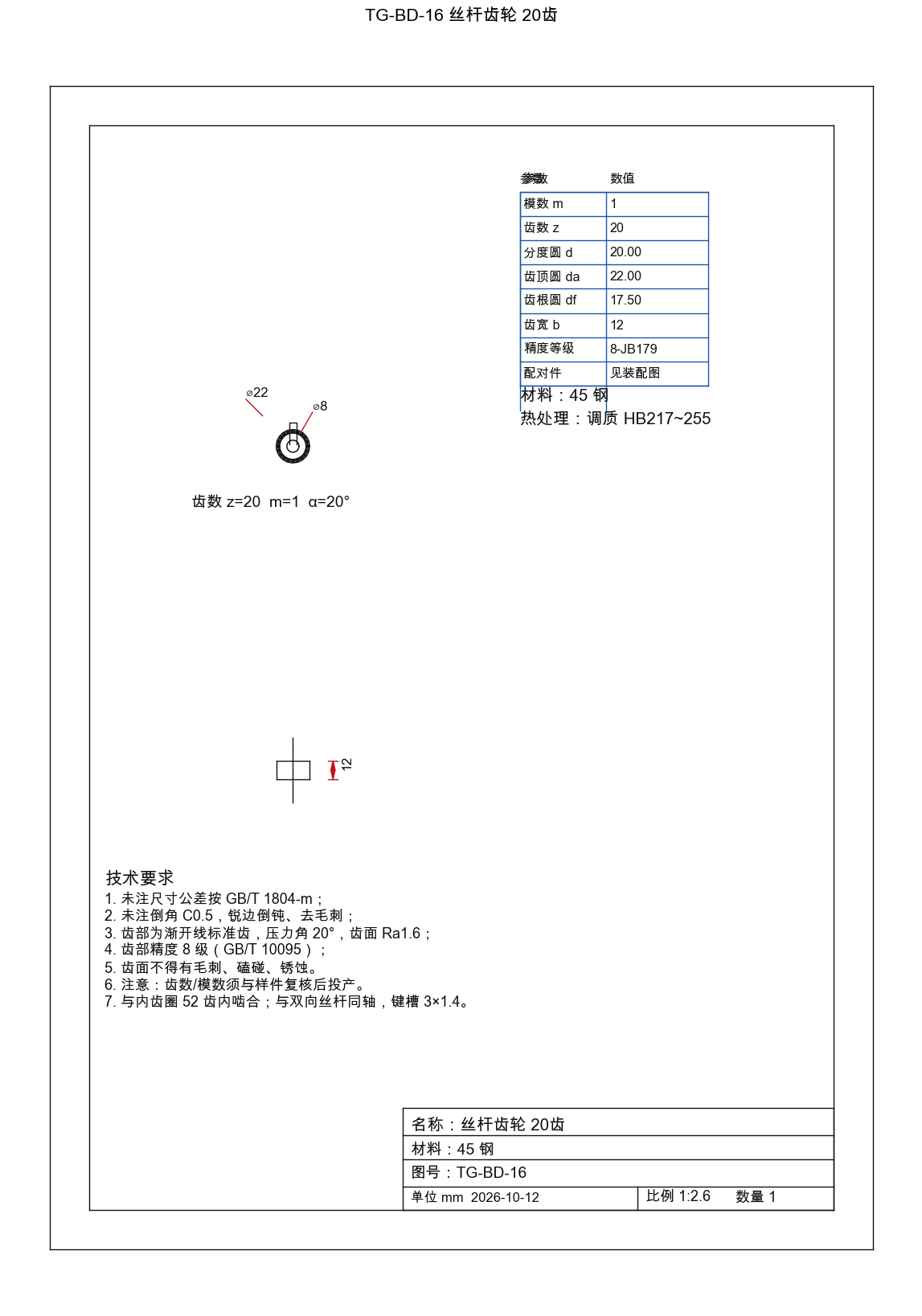

TG-BD-16	丝杆齿轮 20齿 m1	45钢 / 调质	键槽 3×1.4

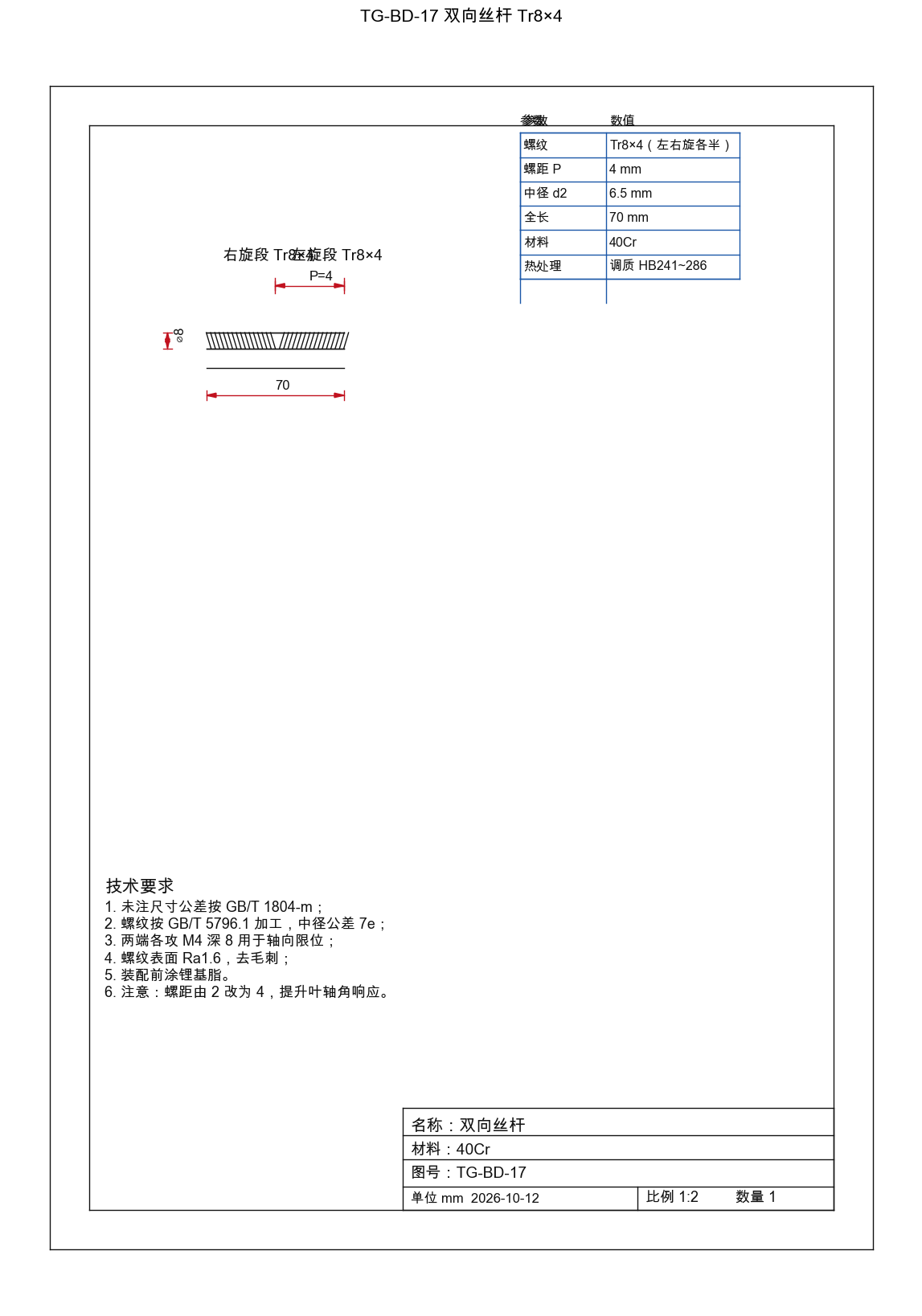

TG-BD-17	双向丝杆 Tr8×4	40Cr / 调质 HB241~286	左右旋各半，长 70

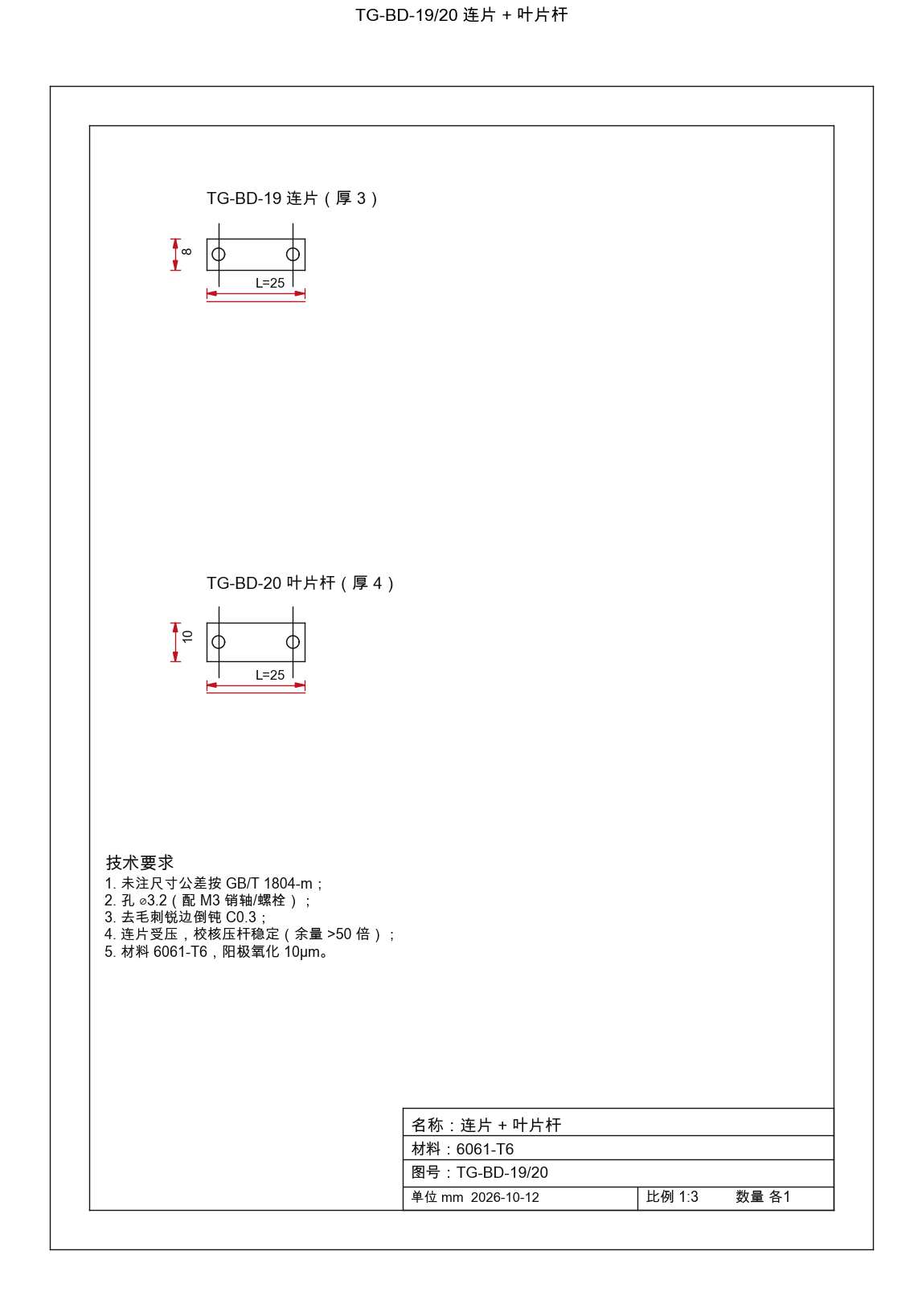

TG-BD-19/20	连片 l=25 + 叶片杆 L=25	6061-T6 / 阳极氧化	孔 ⌀3.2

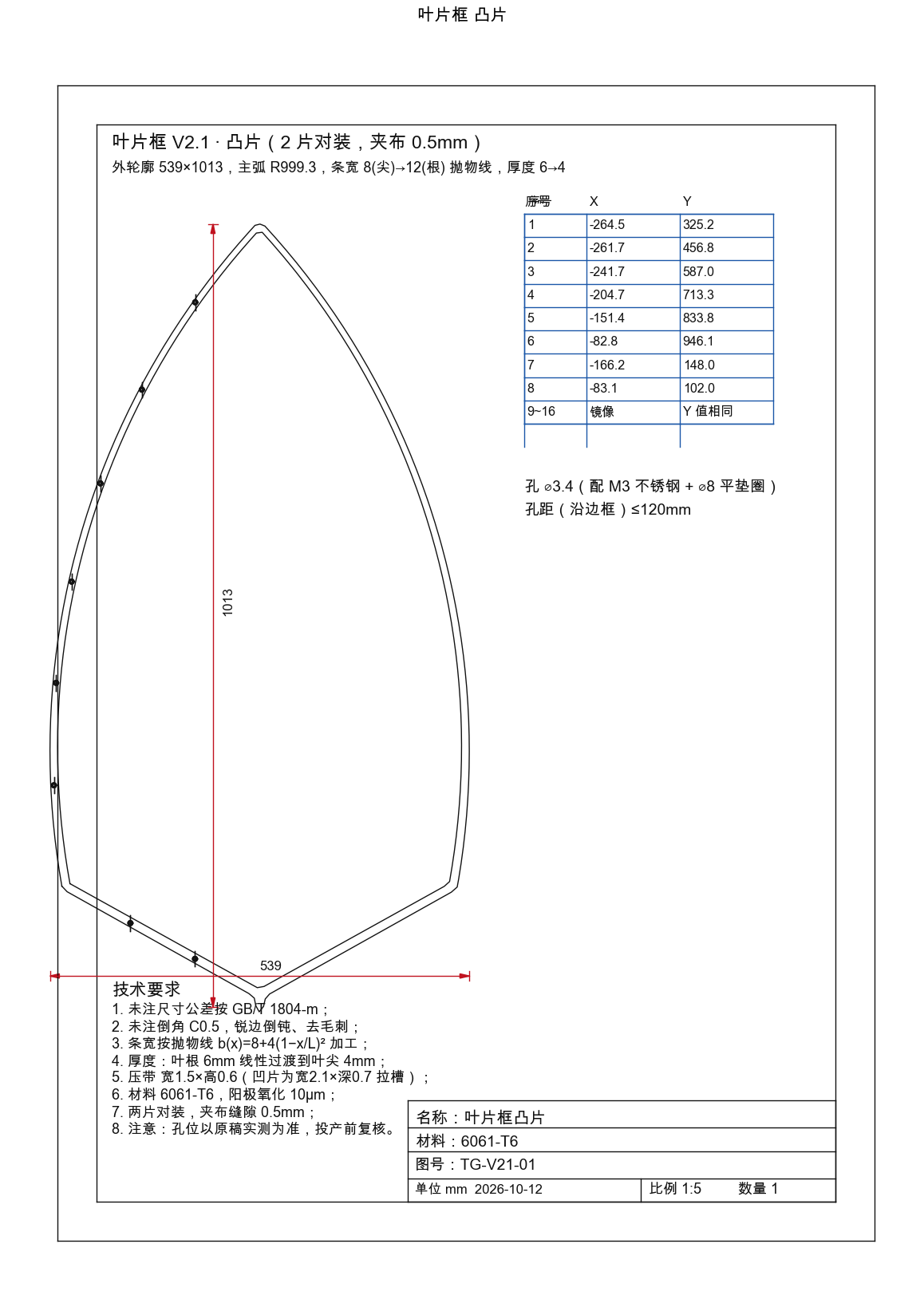

TG-V21-01	叶片框凸片	6061-T6 / 阳极氧化 10µm	16×⌀3.4，压带 1.5×0.6
TG-V21-02	叶片框凹片	6061-T6 / 阳极氧化 10µm	拉槽 2.1×0.7

装配图
