轨道风机 · 叶片框 V2.1 与叶片控制结构设计说明书
编制：特福龙（爱马特） ｜ 日期：2026-10-13 ｜ 版本：V2.1 / 驱动 V1
一、概述
本说明书涵盖两部分：
- 叶片框 V2.1：在 eDrawings 原稿（SolidWorks 原设计）基础上，按"刚度优先 + 强度校核"重定螺丝、厚度、压带与条宽渐变曲线。
- 叶片控制结构：叶面角（绕竖轴偏转）与叶轴角（绕叶片展向轴翻转）两套蜗杆蜗轮传动的传动比、运动学、扭矩校核、控制映射与 51 单片机脉冲方案。
设计输入：外轮廓 539 × 1013 mm（原稿 541.6 × 1011.9）、主弧 R999.3、原 16 孔 ⌀3.85、原板厚 4.5 mm、2 片对装夹布。
二、叶片框 V2.1
2.1 载荷基准
| 项目 | 数值 |
|---|
| 设计风速 | 30 m/s |
| 风压 | 662 Pa（Cd=1.2，ρ=1.225） |
| 叶面面积 | 0.548 m² |
| 总风载 | 363 N（37 kgf） |
| 设计载荷（×1.5） | 545 N（56 kgf） |
| 根部弯矩 | 276 N·m |
2.2 强度校核
| 校核项 | 计算 | 判定 |
|---|
| 边框弦杆（两片作上下弦，臂 542 mm） | 轴力 509 N，应力 9.4 MPa | ✅ 许用 138 MPa |
| 螺丝间局部弯曲（布面张力 0.6 N/mm × 间距 180 mm） | 4.5 mm → 48 MPa ❌；6 mm → 27 MPa ✅ | 叶根 6 mm |
| 单颗螺丝剪力 | 108 N；M3-A2 抗剪 2121 N | ✅ 安全系数 19 |
| 夹持摩擦（预紧 0.6 N·m，μ0.3×2 面） | 600 N ≥ 108 N | ✅ 安全系数 5.5 |
| 螺丝头下压强 | 无垫圈 64 MPa ❌；⌀8 垫圈 → 15.9 MPa ✅ | 必须加垫圈 |
| 细齿槽 ⌀1.5/⌀1.0 接触压强 | 1019 MPa ❌ | 取消 |
| 连续压带（宽1.5×螺距180，270 mm²） | 3.7 MPa ✅ | 采用 |
2.3 四处变更
| # | 参数 | 原稿 V2 | V2.1 | 依据 |
|---|
| 1 | 螺丝 | 16×⌀3.85 | 16×⌀3.4，M3-A2 + ⌀8 垫圈，扭矩 0.6 N·m | 强度校核 |
| 2 | 厚度 | 4.5 等厚 | 叶根 6 → 叶尖 4（线性渐变） | 局部弯曲控制 |
| 3 | 槽/凸起 | 细齿槽 ⌀1.5/⌀1.0 | 连续压带 1.5×0.6；凹片拉槽 2.1×0.7 | 接触压强 1019→3.7 MPa |

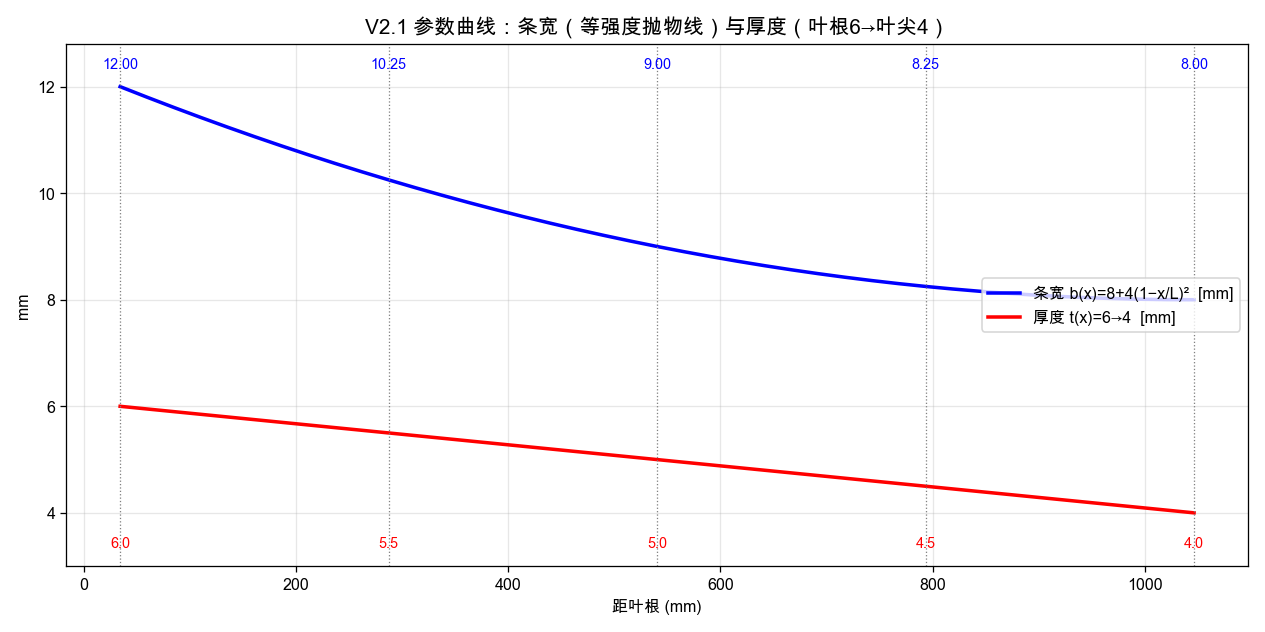

| 4 | 条宽渐变 | 8→12 线性 | 抛物线 b(x)=8+4(1−x/L)² | 等强度梁 |
抛物线条宽表
| x/L | 0（叶根） | 0.25 | 0.50 | 0.75 | 1.0（叶尖） |
|---|
| 条宽 mm | 12.00 | 10.25 | 9.00 | 8.25 | 8.00 |

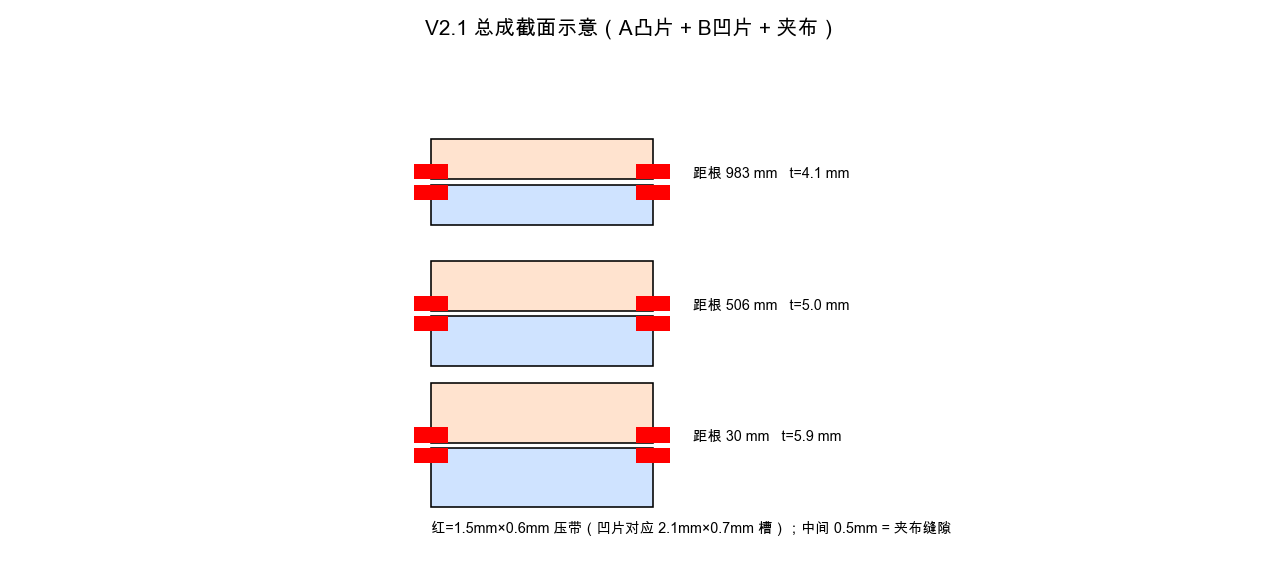

2.4 装配
- A 片（凸片）：基板 + 内外双压带（1.5×0.6）
- B 片（凹片）：基板 + 内外双拉槽（2.1×0.7）
- 夹布缝隙 0.5 mm，压带处干涉 0.1 mm 夹紧
- 总成厚度 2t + 0.5：叶根 ≈ 12.5 mm，叶尖 ≈ 8.5 mm
- 体积/重量：凸片 120 cm³、凹片 114 cm³ → 6061-T6 约 324 g + 308 g；CFRP 约 192 g + 182 g

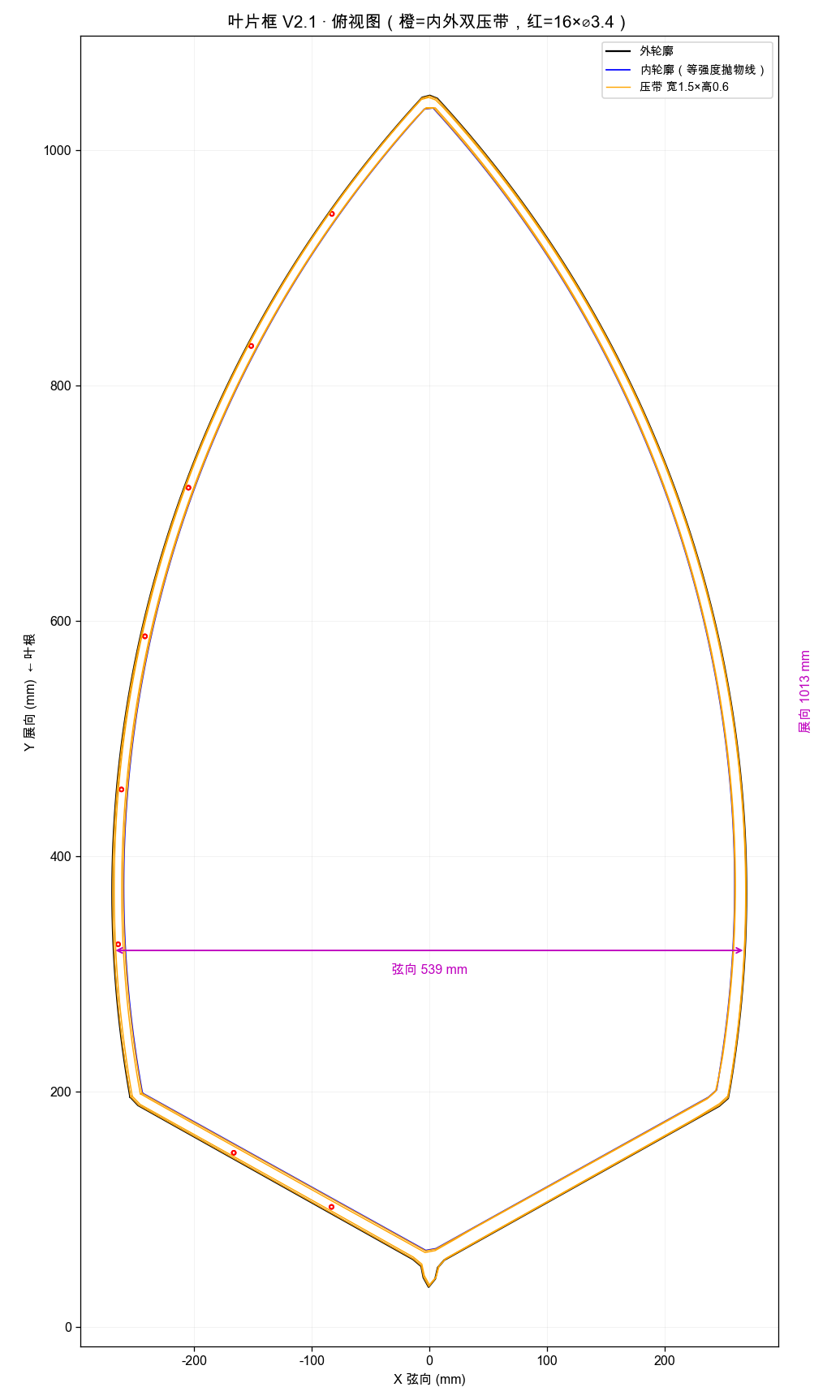

2.5 图纸
三、叶片控制结构

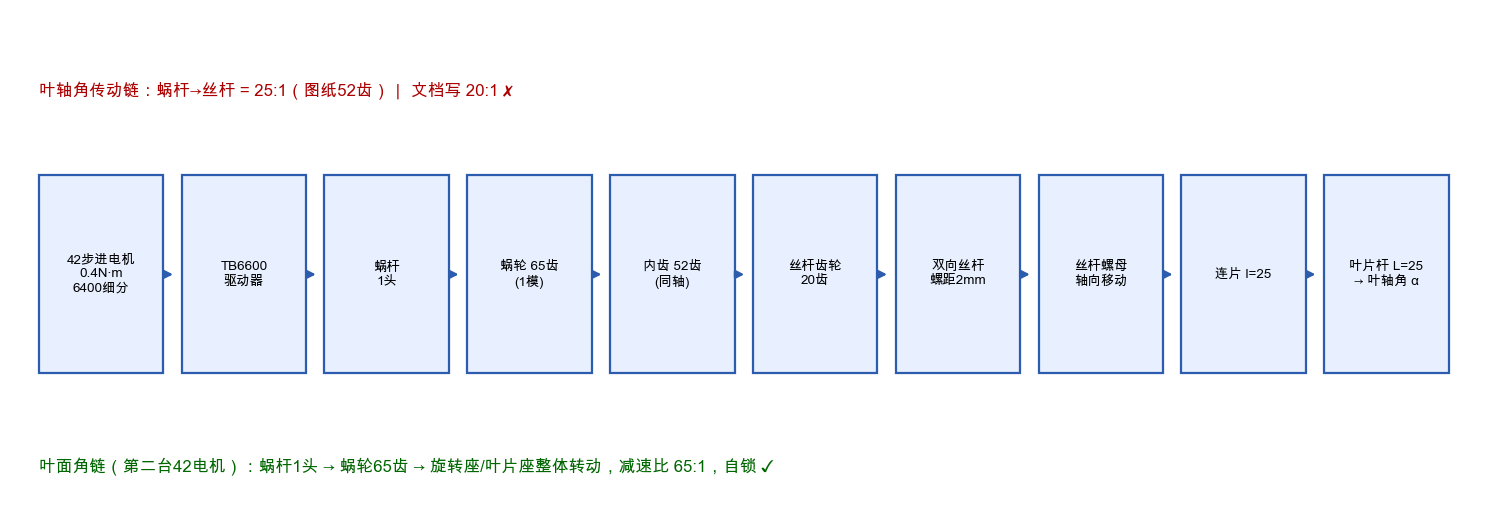

3.1 传动链
叶面角链：42/57 步进 → TB6600 → 蜗杆(1头) → 蜗轮 65齿 → 旋转座 + C型支架 + 叶片座 → 叶片整体转动
叶轴角链：步进 → 蜗杆(1头) → 蜗轮 65齿（内齿 52齿同轴） → 丝杆齿轮 20齿 → 双向丝杆 Tr8×4 → 丝杆螺母（轴向） → 连片 l=25 → 叶片杆 L=25 → 叶轴角 α
3.2 传动比与分辨率
| 项 | 值 |
|---|
| 叶面角 蜗杆:蜗轮 | 1 : 65 |
| 叶轴角 蜗杆:丝杆 | 1 : 25（52/20 × 1/65） |
| 叶面角分辨率（细分1600） | 0.00346°/脉冲 |
| 叶轴角 每蜗杆圈螺母位移 | 160 µm（螺距4 mm） |
| 叶轴角 每脉冲螺母位移 | 0.1 µm（细分1600） |
⚠️ 文档写"蜗杆:丝杆 = 1:20"系把 65 齿当内齿误用；图纸 TG-BD-15 为内齿轮 52 齿，实际 1:25。

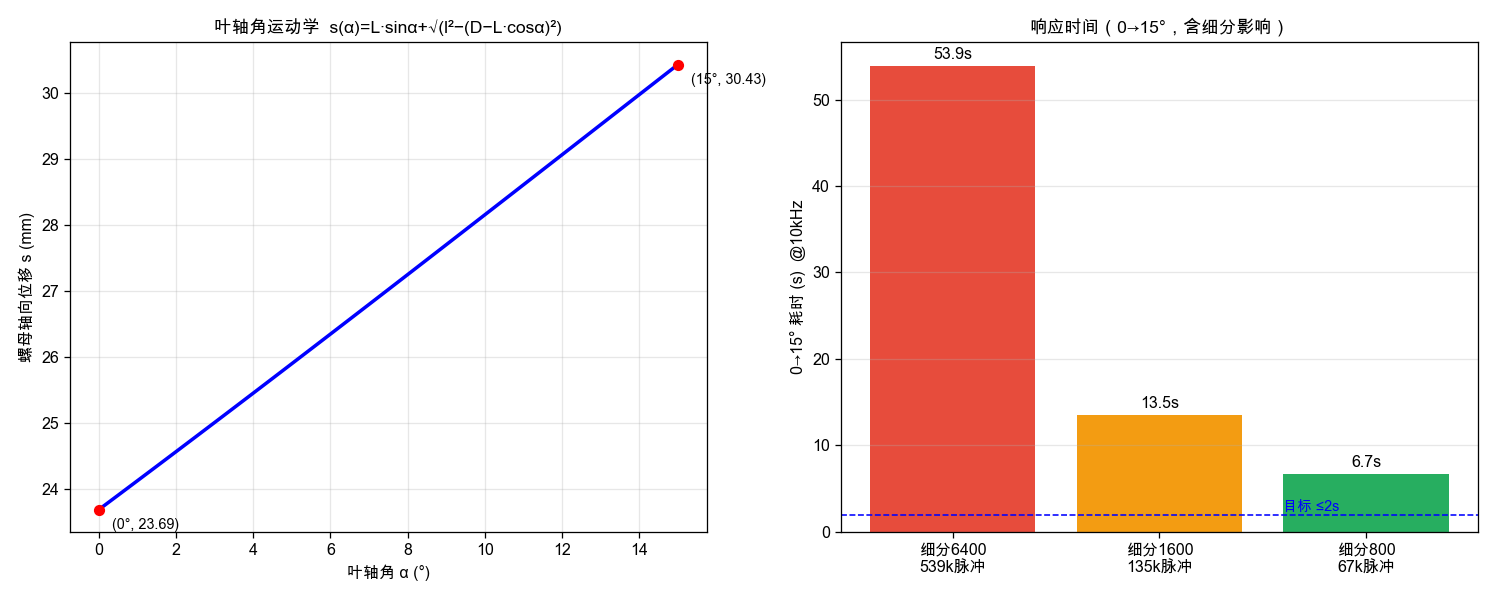

3.3 运动学

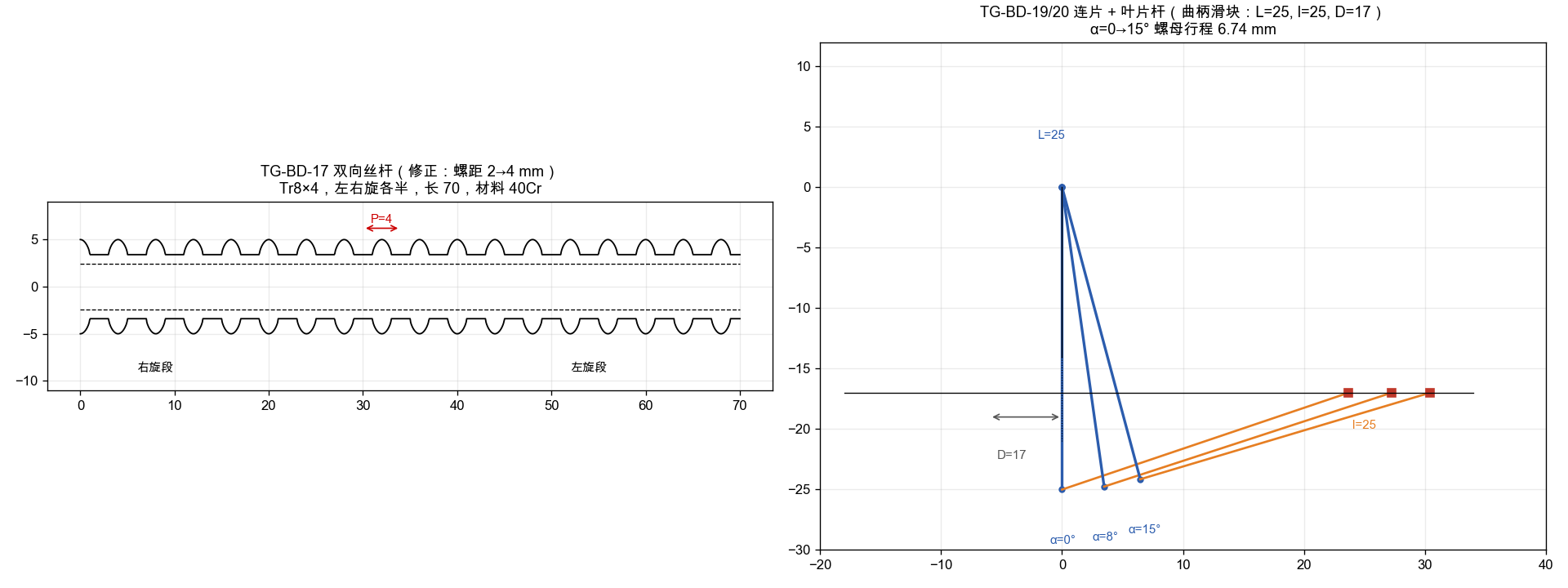

s(α) = L·sinα + √(l² − (D − L·cosα)²)，L=25，l=25，D=17
| α(°) | 0 | 3 | 6 | 9 | 12 | 15 |
|---|
| s(mm) | 23.685 | 25.005 | 26.344 | 27.698 | 29.061 | 30.427 |
0→15° 螺母行程 6.74 mm = 蜗杆 84.3 圈
| 细分 | 脉冲 | 10 kHz | 20 kHz |
|---|
| 6400 | 539 k | 53.9 s ❌ | 27.0 s ❌ |
| 1600 | 135 k | 13.5 s ❌ | 6.7 s ⚠ |
| 800 | 67 k | 6.7 s ⚠ | 3.4 s |
3.4 扭矩校核
| 风速 | 风载 | 气动俯仰力矩 | 电机可给 13 N·m | 结论 |
|---|
| 20 m/s | 161 N | 4.4 N·m | 安全系数 2.98 | ✅ |
| 30 m/s | 363 N | 9.8 N·m | 安全系数 1.32 | ⚠ 偏紧 |
- 叶轴角连杆推力：20 m/s 需 175 N，30 m/s 需 393 N（连杆欧拉临界 36.7 kN）✅
- 蜗杆 1 头 + 65 齿 → 自锁，断电不掉角 ✅
3.5 问题清单与修正建议
| # | 问题 | 建议 |
|---|
| 1 | 叶轴角 0→15° 需 27–54 s | 细分 6400→800/1600；脉冲频率提到 35 kHz → ≤2 s；或螺距 2→4 mm |
| 2 | 30 m/s 叶面角安全系数仅 1.32 | 改 57 步进（1.2 N·m） 或蜗轮 80 齿 |
| 3 | 文档与图纸齿数矛盾 | 以图纸 52 齿、1:25 为准 |
| 4 | 6400 细分对叶轴角过剩 | 降到 800–1600 |
| 5 | 两轴共用同细分不成比例 | 两轴独立设定细分与加减速 |

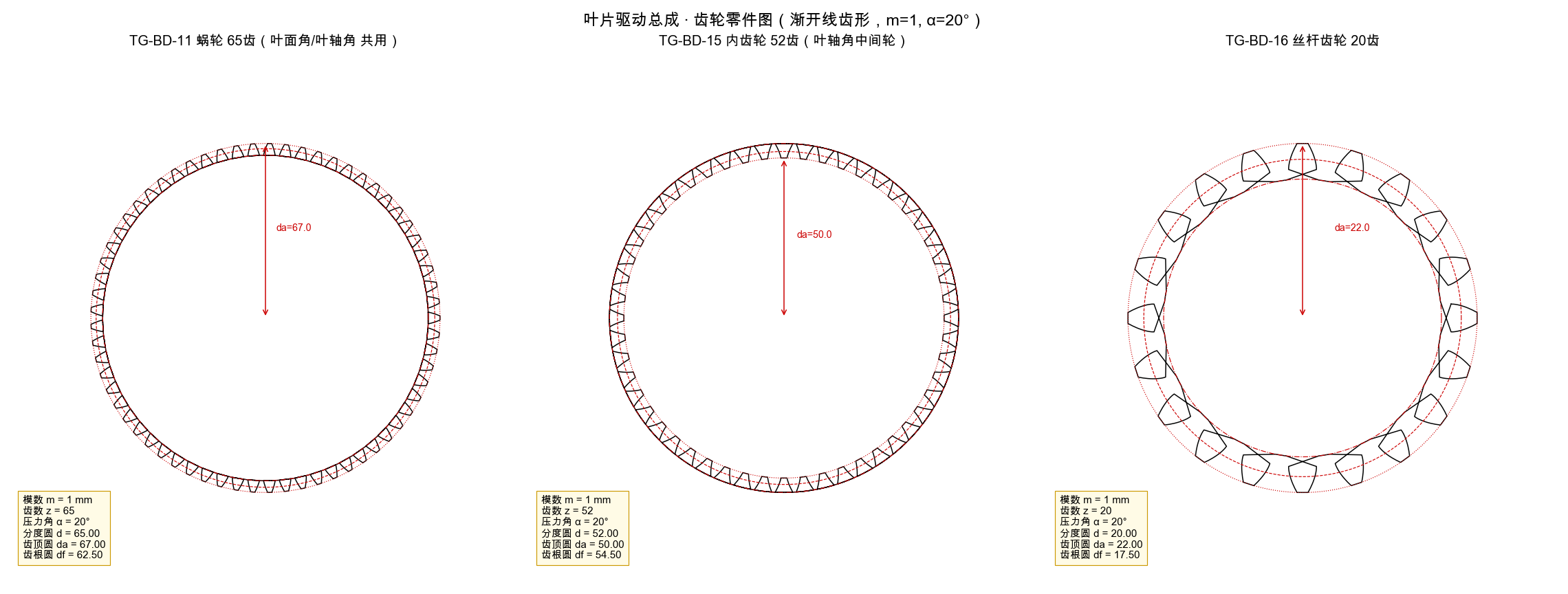

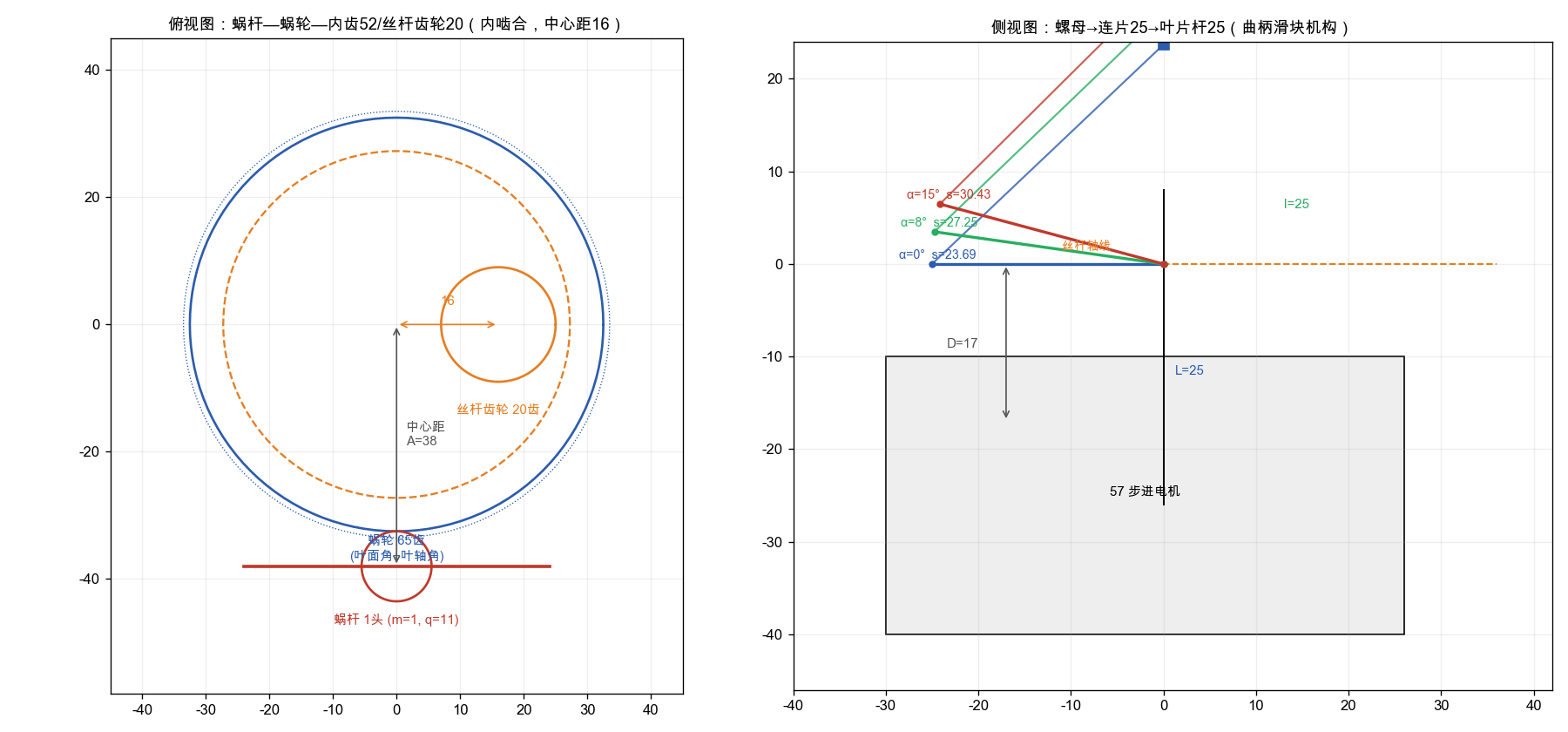

3.6 零件图与装配简图
四、控制映射与 51 单片机脉冲方案
4.1 叶面角映射
θ(°) = N × 360 / (65 × 细分)；细分 1600 → N = θ × 288.9
| θ | 30° | 45° | 90° | 135° |
|---|
| 脉冲 | 8 667 | 13 000 | 26 000 | 39 000 |

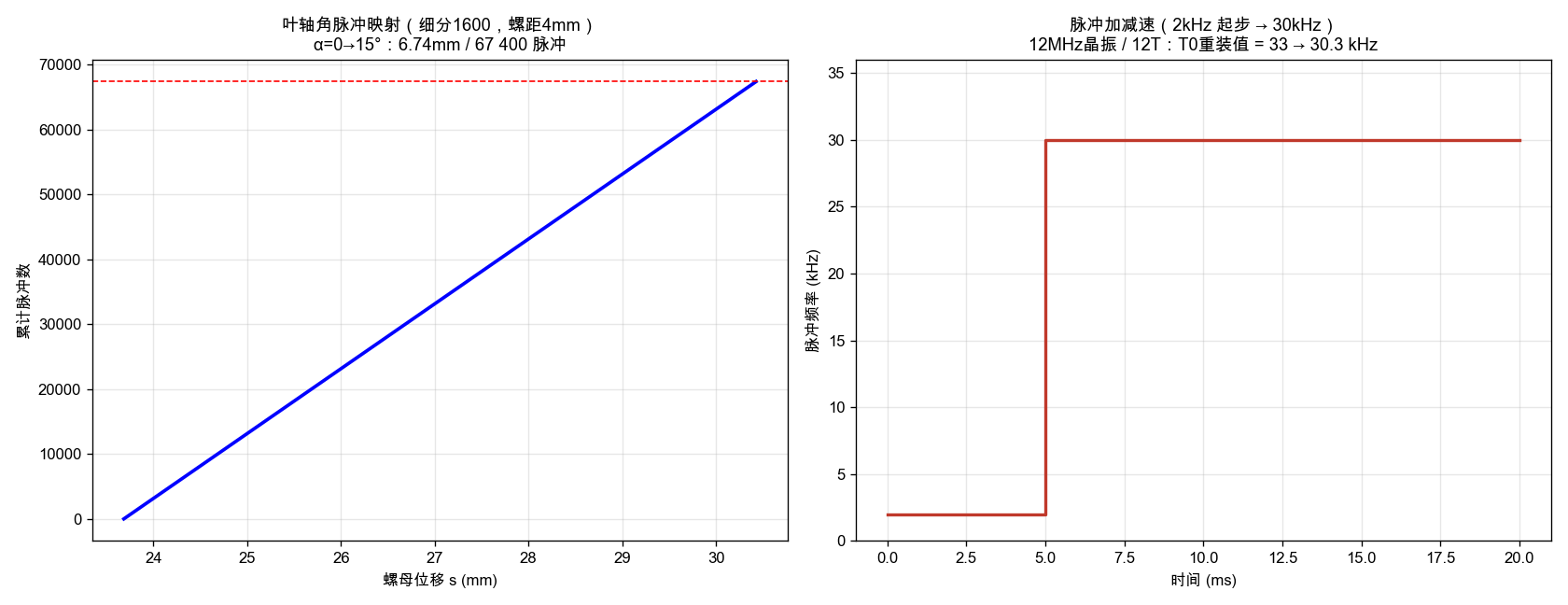

4.2 叶轴角映射表（细分1600，螺距4 mm，α 自 0° 起算）
| α(°) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|
| s(mm) | 23.685 | 24.123 | 24.563 | 25.005 | 25.450 | 25.896 | 26.344 | 26.794 | 27.246 |
| 累计脉冲 | 0 | 4 376 | 8 776 | 13 199 | 17 644 | 22 108 | 26 590 | 31 089 | 35 601 |
| α(°) | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|
| s(mm) | 27.698 | 28.152 | 28.606 | 29.061 | 29.516 | 29.971 | 30.427 |
| 累计脉冲 | 40 126 | 44 661 | 49 204 | 53 753 | 58 306 | 62 860 | 67 413 |
程序内以 0.5° 为间隔内置全表（31 点）+ 线性插值；反查（脉冲→角度）同表反用。
4.3 51 单片机脉冲方案
- 硬件：STC89C52 / 12 MHz，12T 模式 → 计数频率 1 MHz
- 脉冲：目标 30 kHz → 定时器重装值 33（实测 30.3 kHz）；起步 2 kHz → 重装值 500，20 ms 线性升速
- 引脚：P1.0/P1.1 = 叶面角 STEP/DIR；P1.2/P1.3 = 叶轴角 STEP/DIR
- 定时器分工：T0 → 叶面角脉冲；T1 → 叶轴角脉冲；主循环 50 ms 采样、500 ms 发 RS485 帧
中断服务流程（两轴同构）：步数为 0 → 关脉冲返回；翻转 STEP 电平；步数减 1；按加减速表更新重装值。
RS485 指令帧（9 字节）：0xAA | ID | 叶面角H | 叶面角L | 叶轴角H | 叶轴角L | 模式 | CRC8 | 0x55
状态机
| 状态 | 触发 | 动作 |
|---|
| INIT | 上电 | 采样、显示、两轴回零（叶面角 90° 顺风） |
| RUN | oper | 按风速风向实时计算两轴角度 |
| MAINT | modf | 风速 <1 m/s 才允许；顺风顺桨 |
| STOP | stop | 叶面角最小迎风、叶轴角 0° |
| DANCE | danc | 风速 <0.1 m/s 才可进入，按编排动作序列 |
| PROTECT | 风速 >20 m/s | 自动顺桨，与 MAINT 同姿态 |
4.4 现场标定（必做）
- 零点标定：叶面角转至顺风 90° 记为零点；叶轴角以叶片直立为 0°
- 方向标定：验证正方向脉冲的转向，程序中设
DIR_SIGN - 反向间隙补偿：实测蜗杆-蜗轮反向间隙（建议 0.2–0.5°），反向先走空程
- 软限位：叶面角 −90°~+135°，叶轴角 0~15°，超出即停
五、待确认事项
| # | 事项 | 说明 |
|---|
| 1 | 齿轮模数 | 文档"1 模 65 齿"，但实测外径（蜗轮 59.2 / 内齿 46.5 / 丝杆齿轮 18.9）更接近 m≈0.9；本轮按 m=1（依零件命名 M1-54/M1-43）出图，请实物复核 |
| 2 | 内齿齿数 | 图纸 52 齿 → 传动比 1:25；文档写 1:20，已按图纸执行 |
| 3 | 电机 | 30 m/s 工况建议 42→57 步进 |
| 4 | 丝杆螺距 | 建议 2→4 mm（提升响应） |
六、交付文件
叶片框 V2.1（STEP）
叶片驱动总成 V1（STEP）
说明：蜗杆与双向丝杆在 3D 模型中为简化柱体，螺纹尺寸以图纸为准。
七、下一步
- 出 DWG/DXF 加工图（公差、材料、热处理、表面处理）
- 出 正式装配图（件号球 + 明细表 + 分步装配技术要求）
- 写 51 单片机完整程序（主机 MainHost / 从机 MainSlave，含两轴脉冲发生器与 RS485 协议）
